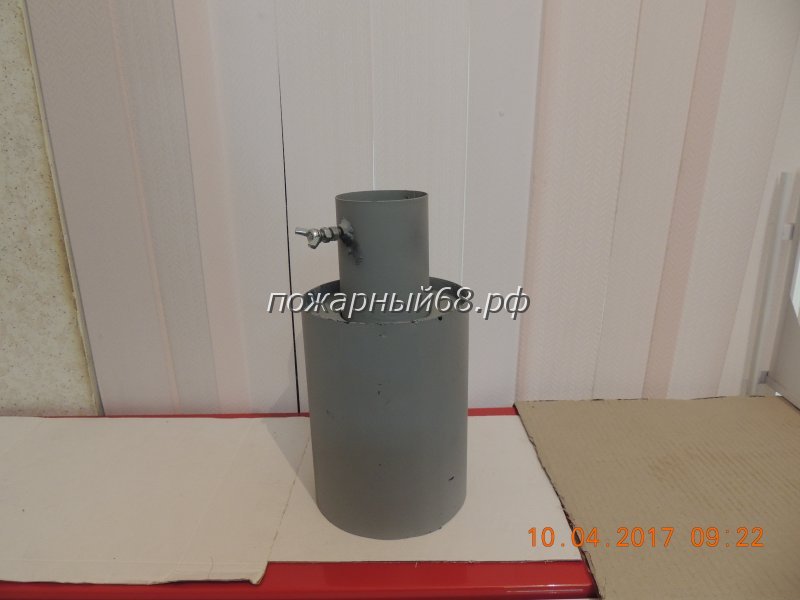

Искрогаситель ИСГ-75

ИГС (искрогаситель) является искрогасителем сухого типа, динамическим, сконструкцией в виде лабиринта, предназначен для защиты объектов нефтегазоперерабатывающих предприятий от возгорания, устанавливается на трубыразных систем, где существует опасность искрообразования и обеспечивает улавливание и тушение искр, продуктов горения.

ИГС применяется для защиты от воспламенения паров бензина и газа, устанавливается на различных выхлопных системах автомобилей, тракторов, комбайнов, въезжающих на территорию района высокой пожароопасности (нефтебазы, АЗС, сельхозугодия, территория нефтеперерабатывающих заводов, районы добычи нефти и газа) для обеспечения улавливания и тушения искр, в продуктах горения,образующихся при работе двигателей внутреннего сгорания.

Искрогаситель ИГС изготовлен по ТУ 3689-001-24016000-2003.

Имеет сертификат ССПБ. № РОСС РШ.И703.04ЮААО.П301.Э.0018
Температурный диапазон эксплуатации от -40С° до + 40С° (климатическое исполнение У1)

Диаметр вх. отверстия, мм (с)	45	50	55	60	65	75	80	90	100	110	120	130	150	160	170	180	200	210
Условный диаметр вых. отверстия мм (а)	47	52	57	62	67	77	82	92	102	112	122	132	152	162	172	182	202	212
Габаритные размеры, мм не более:
- диаметр (мм)	97	97	97	132	132)	132	162	162	162	210	210	210	262	262	262	262	324	324
- высота( мм)	190	240	240	245	245	245	245	270	270	320	320	320	395	400	400	400	455	455
Масса, кг не более	0,4	0,6	0,6	1,0	1,0	1,1	1,15	1,4	1,42	2,0	2,1	2,35	2,75	2,9	3,2	3,5	4,34	4,55
Диаметр искроотражающего элемента, мм (к)	75	75	75	100	100	100	100	120	120	140	140	150	170	190	190	190	225	225
Глубина посадки на выхлопную трубу, мм, не болеё (Ъ)	135	175	175	170	170	170	170	185	185	210	210	210	250	250	250	250	290	290
Рабочее избыточное внутреннее давление, кг/см²	0,5
Максимальная температура на поверхности искрогасителя, °С	300
Вид защищаемой горючей смеси	Смесь пропана с воздухом, смесь бутана с воздухом, пары бензина
