План эвакуации на пластике 600х400мм

План эвакуации — документ, в котором указаны эвакуационные пути и выходы, установлены правила поведения людей, а также порядок и последовательность действий обслуживающего персонала на объекте при возникновении чрезвычайной ситуации. План эвакуации, знаки безопасности и указатели направления позволяют принять необходимые меры по эвакуации людей с мест массового скопления при возникновении чрезвычайных ситуаций.

Назначение плана эвакуации:

четко обозначить пути эвакуации, эвакуационные выходы, обеспечивающие безопасность процесса организованного самостоятельного движения людей наружу из помещений, в которых имеется возможность воздействия на них опасных факторов пожара, без учета применяемых в них средств пожаротушения и защиты от дыма;

указать расположение пожарного оборудования и средств оповещения о пожаре;

напомнить о первоочередных действиях, которые необходимо предпринять каждому человеку, обнаружившему начавшийся пожар.

При проведении работ по реконструкции или перепланировке здания, сооружения, объекта в план эвакуации должны быть внесены соответствующие изменения.

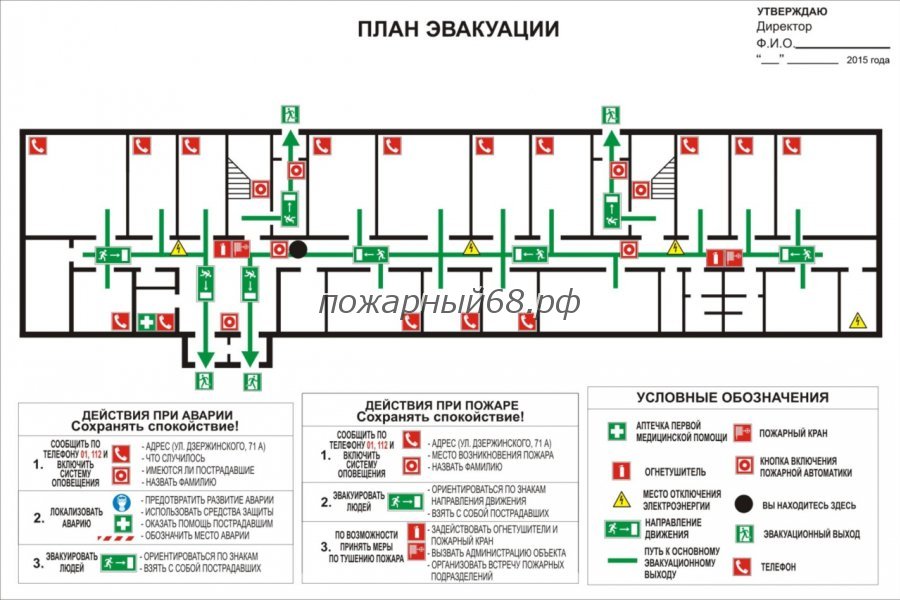

Планы эвакуации должны состоять из графической и текстовой частей. Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, объекта с указанием:

-путей эвакуации;

-эвакуационных выходов и (или) мест размещения спасательных средств;

-аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т. п.;

-места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте;

-мест размещения спасательных средств, обозначаемых знаками безопасности и символами ИМО;

-мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности и символами ИМО.

Знаки безопасности и символы могут быть дополнены цифровыми, буквенными или буквенно-цифровыми обозначениями.

Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе.

Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации.

На этажных планах эвакуации в графической части должен быть указан номер этажа.

В текстовой части следует излагать:

способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.);

порядок и последовательность эвакуации людей;

обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.;

порядок аварийной остановки оборудования, механизмов, отключения электропитания и т. п.;

порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики.

наименование организации разработчика плана эвакуации, имеющей специальное разрешение на осуществление данной деятельности, с маркировкой плана эвакуации в соответствии с требованием   настоящего стандарта.

Размеры планов эвакуации выбирают в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов:



600х400 мм - для этажных и секционных планов эвакуации;

400х300 мм - для локальных планов эвакуации.

Пути эвакуации, ведущие к основным эвакуационным выходам, следует обозначать сплошной линией зелёного цвета с указанием направления движения. Пути эвакуации, ведущие к аварийным эвакуационным выходам, следует обозначать штриховой линией зелёного цвета с указанием направления движения



Разработанные планы эвакуации утверждаются руководителем организации и являются основанием для их воспроизведения и вывешивания на стенах помещений и коридоров, на колоннах и т. п. в строгом соответствии с местом размещения, указанным на самом плане эвакуации
